聚氨酯保溫管核心問題與解決方案

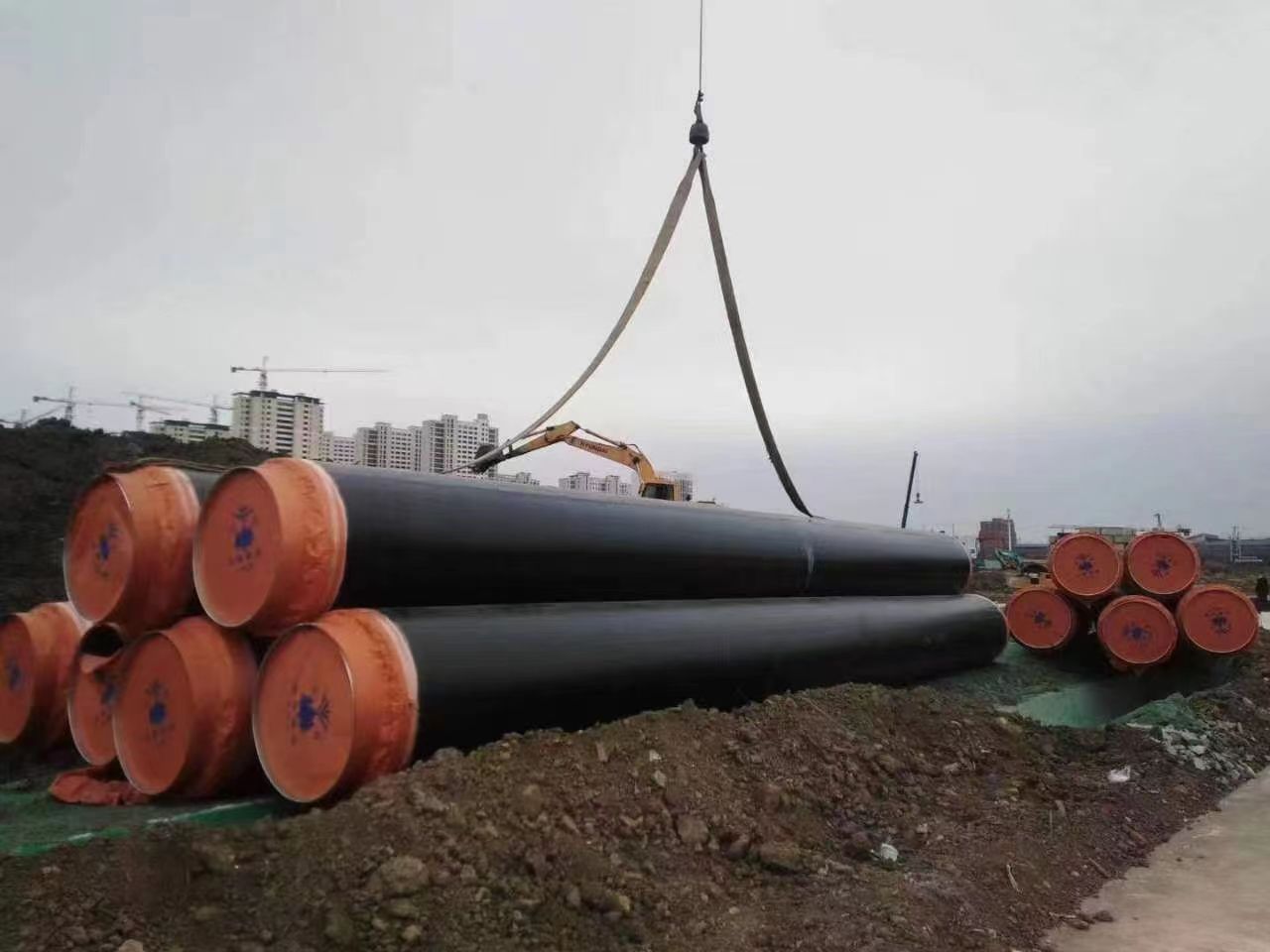

一、材料性能與常見問題

1、起發(fā)速度異常‌

起發(fā)過慢‌：秋冬或低溫環(huán)境易導致反應遲緩，需將黑料溫度提升至30-60℃、環(huán)境溫度升至20-30℃。

起發(fā)過快‌：春夏高溫時段可通過冷卻黑料或夜間自然降溫解決。

2、泡沫性能缺陷‌

密度不均、閉孔率不足（<92%）、吸水率超標（>0.2kg/m2）等問題會降低保溫性能，增加水分滲透風險。

泡沫強度不足或發(fā)軟通常由黑白料比例失衡或混合不均引起。

3、耐久性與老化‌

外護層破損‌：HDPE外護層若出現(xiàn)微裂紋或焊接缺陷，紫外線直射會加速聚氨酯老化（表面粉化、碳化）。

高溫影響‌：長期輸送≥150℃介質時，設計壽命可能從30-50年降至15-20年。

二、施工與維護挑戰(zhàn)

1、施工工藝復雜‌

需嚴格處理管道表面清潔度及防銹，避免保溫層粘結不牢。

預制管材（12米/支）運輸與現(xiàn)場焊接成本較高，土方回填要求柔性細沙填充。

2、環(huán)境適應性‌

高濕度地區(qū)（如四川）易加速聚氨酯水解碳化，需優(yōu)化配方提升閉孔率。

土壤酸堿腐蝕或凍融循環(huán)頻繁區(qū)域，易引發(fā)外護層脆化或擠壓變形。

三、性能優(yōu)化措施

1、材料改進‌

優(yōu)化聚氨酯配方，添加耐高溫添加劑（如硅酸鋁纖維氈復合層），提升抗壓強度（≥200MPa）及耐腐蝕性。

外護層采用高密度聚乙烯（HDPE，厚度≥3mm）或玻璃鋼，增強抗拉強度及抗環(huán)境侵蝕能力。

2、工藝升級‌

標準化預制工藝（如管中管發(fā)泡技術）減少現(xiàn)場施工損傷。

焊接接口避開保溫層，高溫作業(yè)時增加隔熱防護，避免碳化。

3、維護管理‌

定期檢測外護層完整性，及時修補破損部位，防止紫外線或水汽侵入。

長期高溫場景需結合溫度監(jiān)控，控制介質溫度≤120℃以延緩熱氧老化。

四、性能指標對比

五、經濟性與環(huán)保效益

熱損失較傳統(tǒng)管道降低25%以上，長期節(jié)能效益顯著。

初期投資較傳統(tǒng)地溝敷設高10-25%，但維護成本隨技術優(yōu)化逐步下降。

聚氨酯保溫管通過材料創(chuàng)新與工藝改進持續(xù)提升可靠性，但仍需針對極端環(huán)境與施工條件制定專項解決方案。
