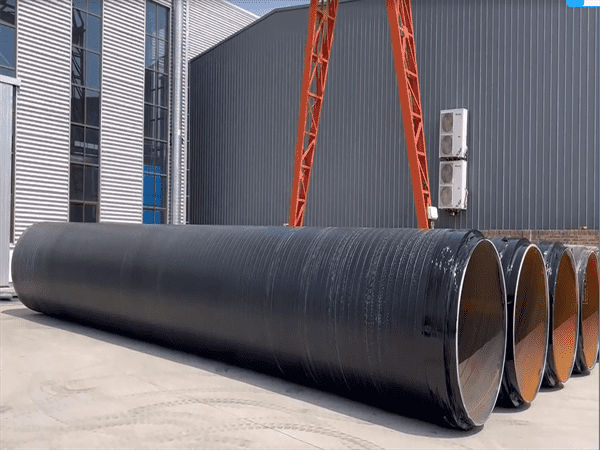

噴涂纏繞式聚氨酯保溫管的結構與通過管中法生產的聚氨酯保溫管的結構沒有區別。它也由三部分組成：用于輸送介質的鋼管，聚氨酯硬質泡沫隔熱層和高密度聚乙烯外護套。

噴涂纏繞聚氨酯保溫管的生產過程主要包括兩個主要過程：聚氨酯噴涂發泡和聚乙烯保護膜纏繞。

聚氨酯噴涂發泡工藝有兩種常用方法：

（1）噴槍不動，鋼管在一定角度的旋轉拖船上以恒定的速度行進，并且噴槍將聚氨酯原料均勻地噴灑在螺旋鋼管上，并在其中形成聚氨酯泡沫在一定時間內完成絕緣層的生產；

（2）鋼管在旋轉拖船上以恒定的速度旋轉，保持水平方向靜止，噴槍以恒定的速度前進，同時，將聚氨酯原料均勻地噴涂在鋼管上，并且在一定時間后形成聚氨酯泡沫以完成絕緣層制作。

在聚乙烯纏繞工藝中，噴涂有聚氨酯保溫層的鋼管以恒定速度旋轉，將熔融的聚乙烯片材以一定間距疊加并纏繞在絕緣層的外側，以形成外部保護殼層，經水淋冷卻即得到保溫管產品。
